我的笔记本第二次改造:更换主板和外壳

  • 发布时间:2016年12月11日 14:20
  • 作者:杨仕航
  • 分类标签: 硬件
  • 阅读(1822)
  • 评论(1)

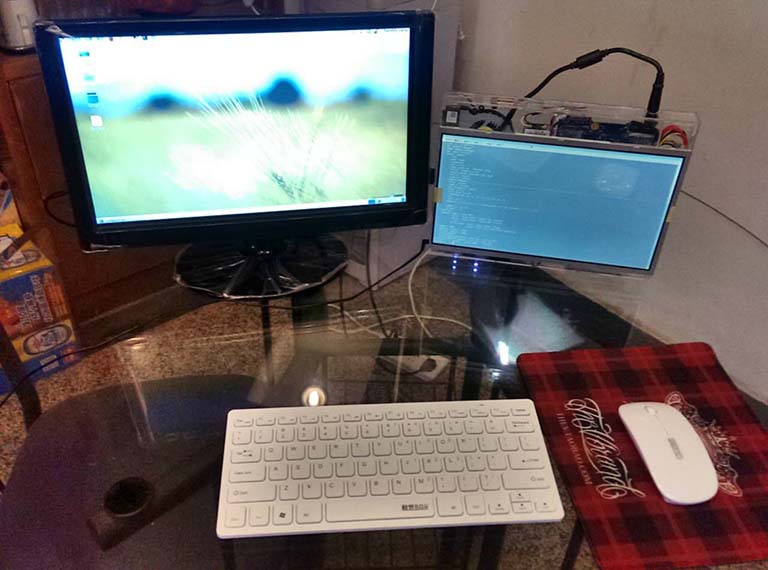

之前第一次改造是把笔记本改成双屏小主机。如下图:

但存在一些问题:

1、由于是品牌笔记本,BIOS是固定的。我这个一定要给LVDS接口接上屏幕才可以启动

2、CPU是I3的,有些满足不了我的使用需求


所以,我想更换主板,再一次改造。

不过,要找个适合笔记本的主板不容易。还好现在有笔记本准系统。最后找到“立人”品牌的主板,有兴趣可以自行搜索一下。

他们是专门做mini电脑。mini电脑的设计是笔记本这种低电压的设计,工控主板。

加了他们的业务经理聊了一下,发现硬盘可以使用笔记本这种2.5寸的硬盘;内存条是DDR3L 1.35V的;支持HDMI接口和VGA接口;无线网卡也是支持mini PCI-E插槽。

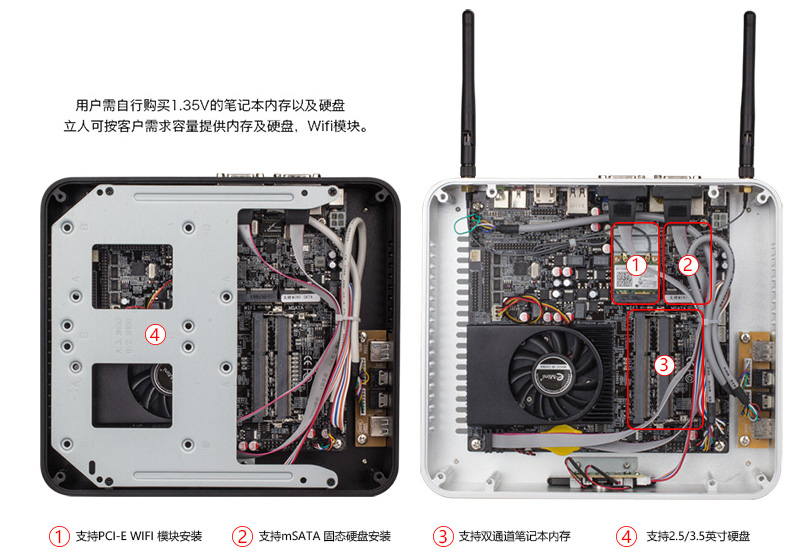

(截图他们官网的图,我不是在打广告)


最后,买了E44的机箱,I5 5200U的主板和一杆WIFI天线。准备把我现在的硬件迁移过去。

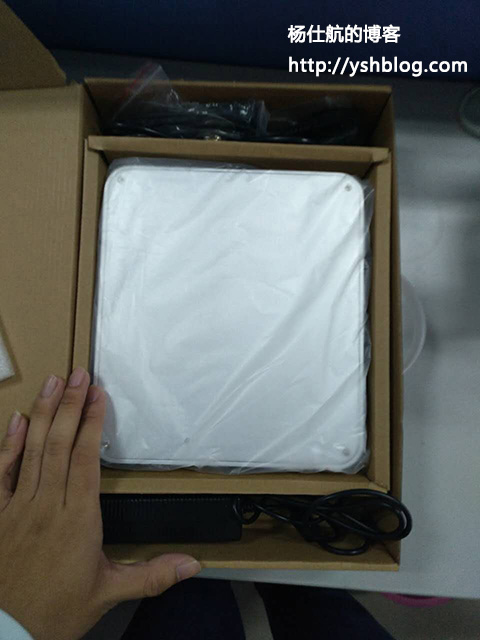

开箱:

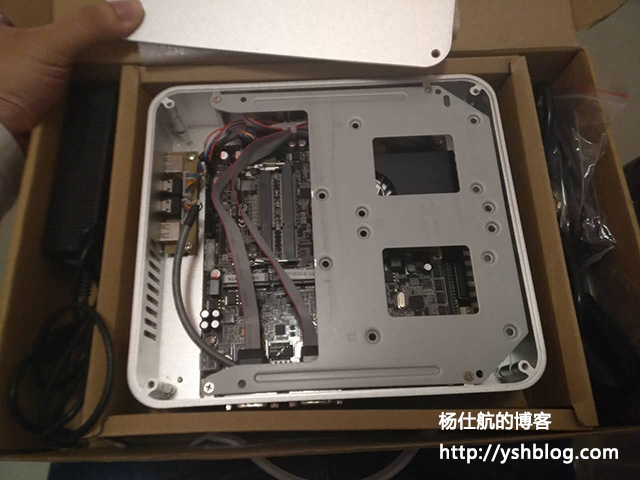

上面那一层是硬盘架,将其取出来。

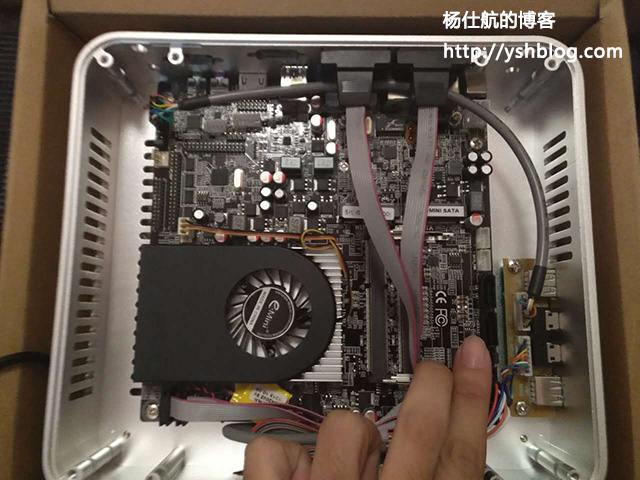

我手指指的地方是SATA接口:

这里的硬盘接口是分开的,分白色电源接口和黑色的数据接口,接上硬盘即可。

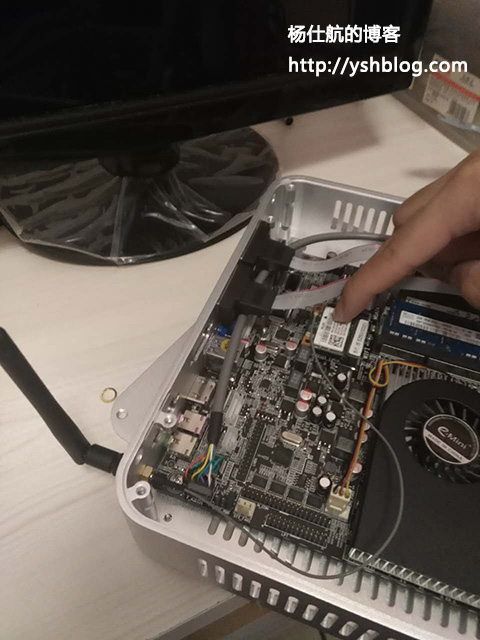

再插上内存条、无线网卡和天线,不过这里没法固定住我这个网卡。后面再想办法固定。

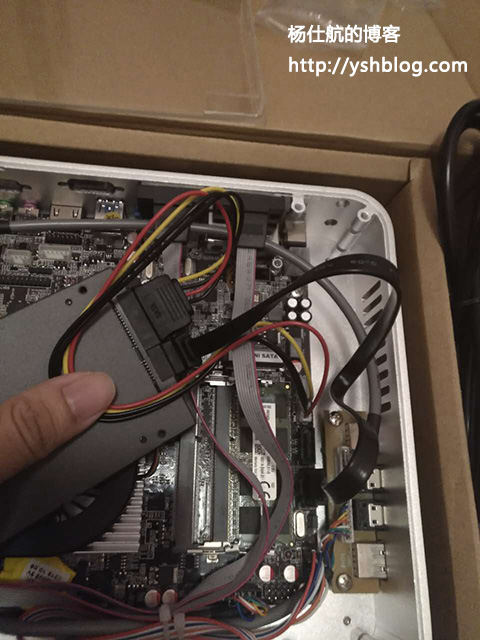

这些弄好之后,再固定硬盘。这个需要把硬盘固定到硬盘架下面:

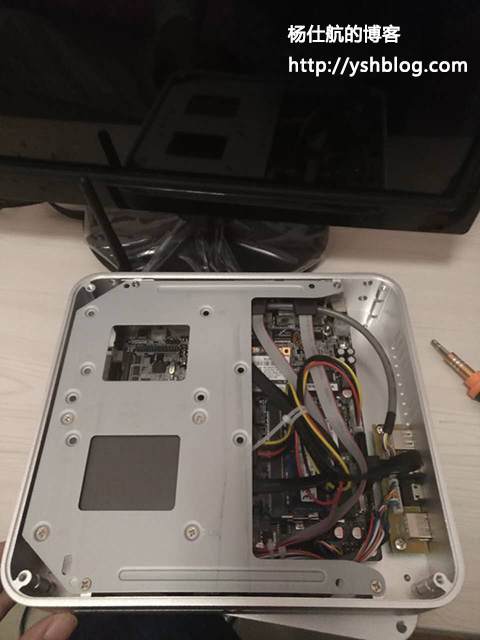

固定好之后,再合上盖子,插上HDMI显示器,接通电源,开机测试。

大功告成,可以正常开机。哦,不要问我为什么不用重装系统或驱动,因为我的系统是Linux。

这次改造比我上次改造方便很多,毕竟不要自己做外壳等。当然花费也比上次贵不少,共花了1310块大洋。CPU是I5 5200U,这个价格还是比较实惠。
