笔记本改装成双屏小主机

  • 发布时间:2015年12月21日 11:03
  • 作者:杨仕航
  • 分类标签: 硬件
  • 阅读(3047)
  • 评论(3)
    戴尔 灵越15-3316VR 笔记本改装成小主机。改装时间2015年11月1号至2015年11月30号。笔记本旧了,看了下面知识准备写的那些链接里面的改装。我(杨仕航)很是按耐不住,于是自己动手改装。还好改装成功 ^_^


一、知识准备

1、如何拆机

百度一下就有。需要拆键盘,拆主机,拆屏幕



2、主机改装(其他人的,可参考)

http://itbbs.pconline.com.cn/diy/50444150.html

http://bbs.zol.com.cn/diybbs/d34445_2230.html

http://itbbs.pconline.com.cn/diy/15106572.html



3、显示器接口

http://www.pc841.com/article/20141211-39281.html



4、屏幕改装

http://itbbs.pconline.com.cn/notebook/11550670.html

http://bbs.mydigit.cn/read.php?tid=206473



二、改装过程

1、拆机

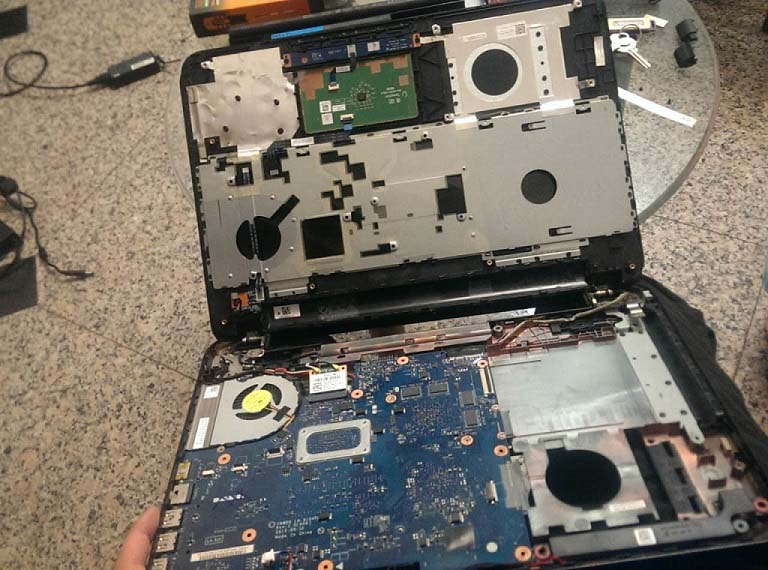

首先自己百度看了一些教程,没找到对应的机型。没办法,凭经验直接拆了,结果还是顺利解体了。主要一开始不懂键盘怎么拆,后来发现有几个卡扣,用一张卡片就拆出来。

接通测试一下,可以正常开机,顺便清清灰尘。

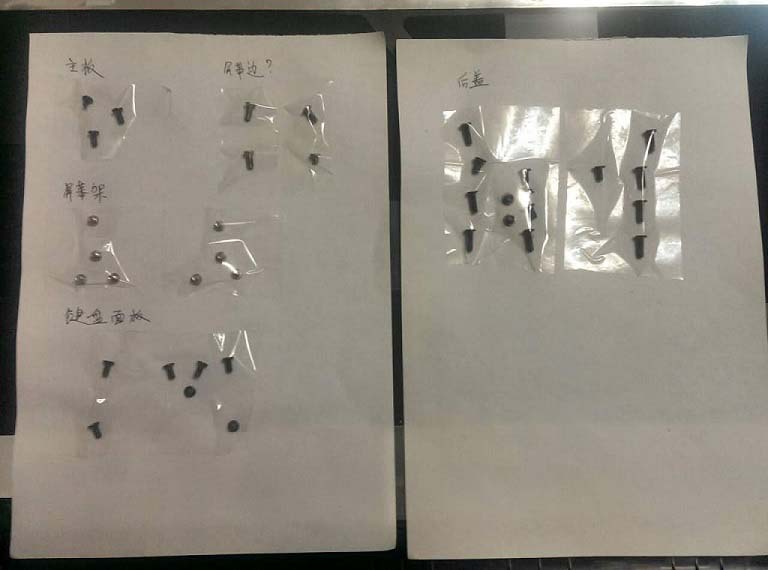

同时用这种方式把螺丝保存好,说不定哪天又要装回去。由于螺丝长度不一样,得把具体的位置对应好。



2、测量

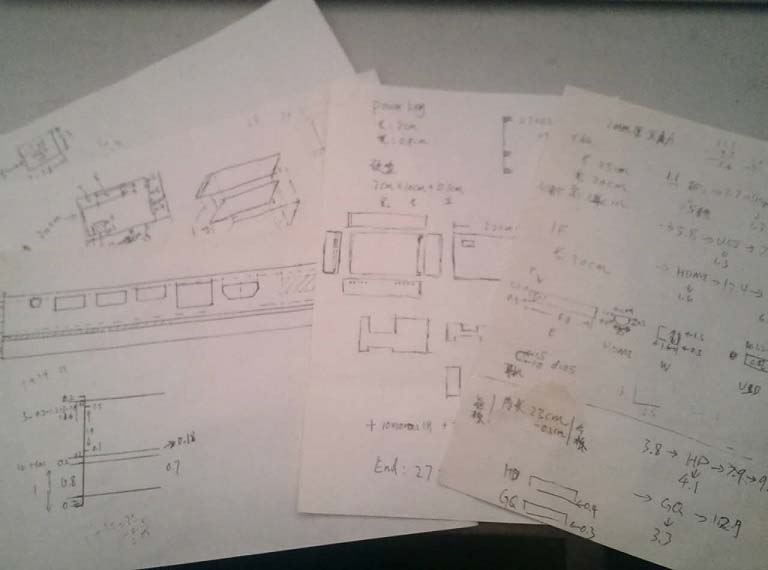

不盲目设计,先量好尺寸大小,画画图纸。我打算设计成两层,一层放硬盘和一些零散的配件,另一层放主板。

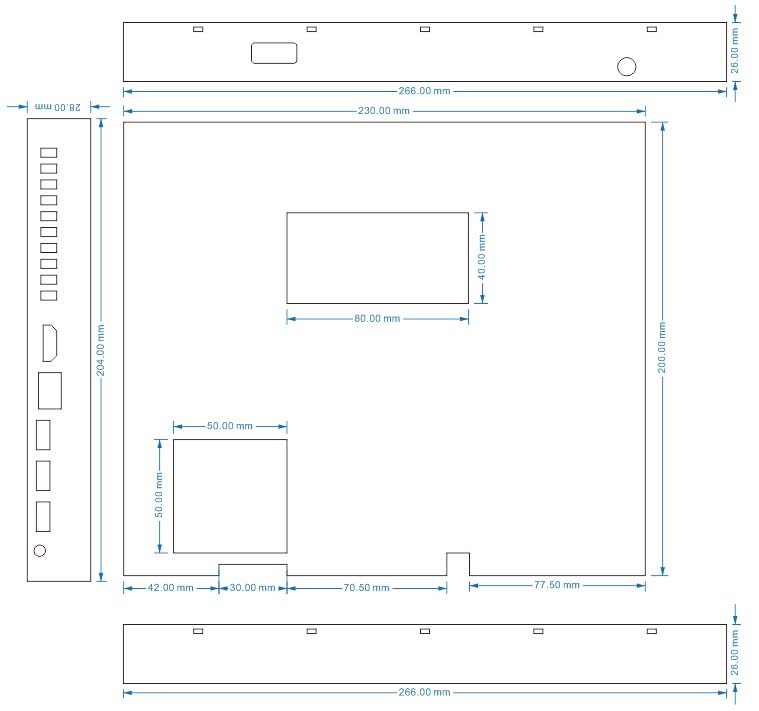

然后,用PS安装1:1的比例画出来图纸。在淘宝找亚克力定制。找到的商家说得要CorelDraw才行。没办法,硬头皮下了 CorelDraw X7试试。结果0基础一个上午搞定所有图纸。CorelDraw入门还是挺简单的。

当然,上面这个图纸只是需要加工的图纸。一共需要7块亚克力板+1块备用的亚克力板,都是2mm厚。



3、DIY外壳

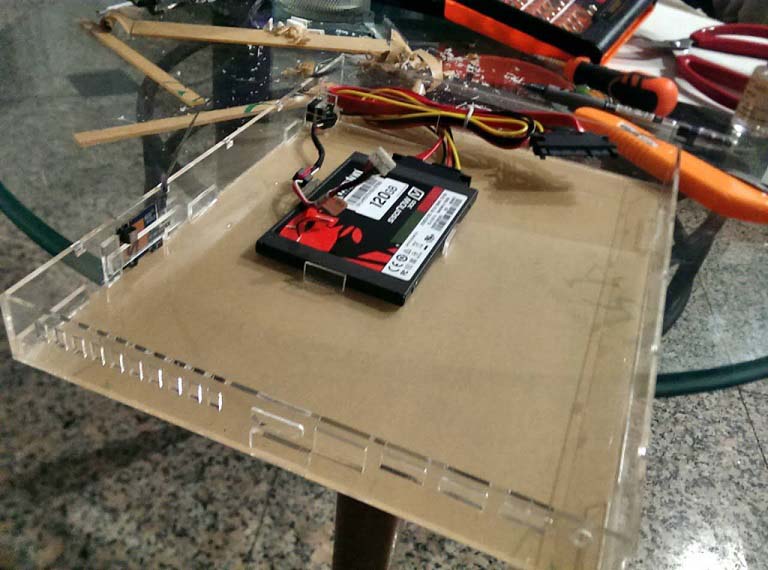

下了单,碰到双11,第二个星期等到快递。做手开始DIY外壳,加工定制的亚克力比较精准。不过,测量的原因,还是有些小出入,手动加工磨平。用勾刀割了些小部件,用亚克力胶水黏合。固定电源和开关,第一层放硬盘和无线网卡的天线。(硬盘放在第一层,主板在第二层,所以用硬盘连接线连起来。)

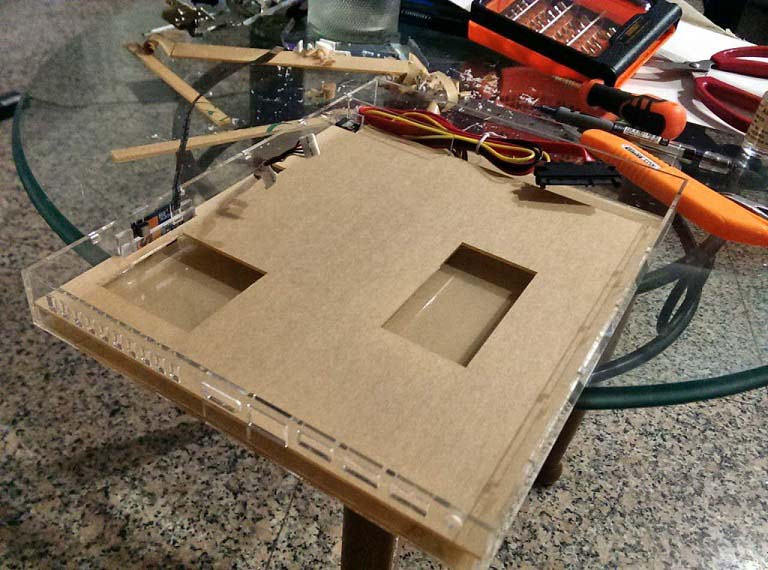

盖上中间隔板:

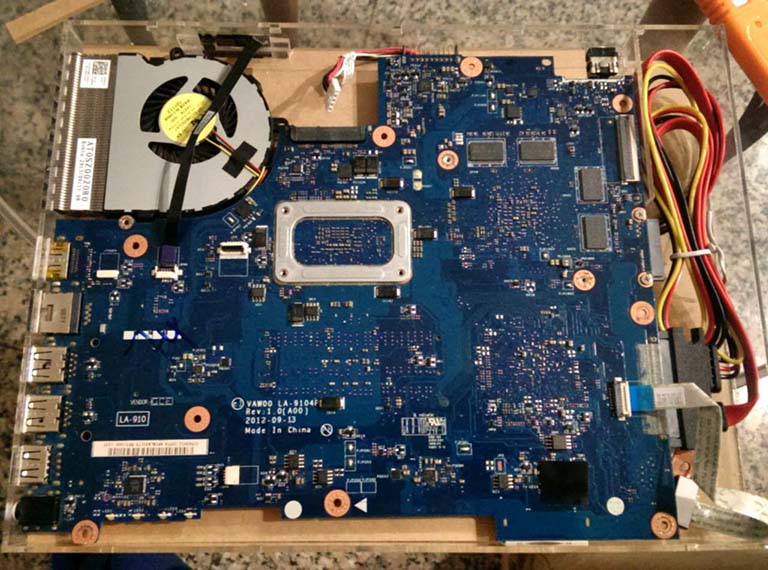

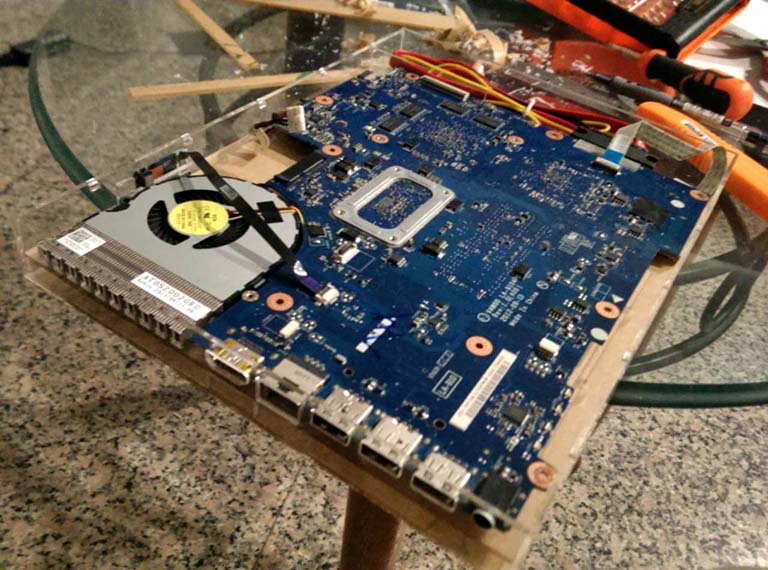

放上主板,刚刚好。

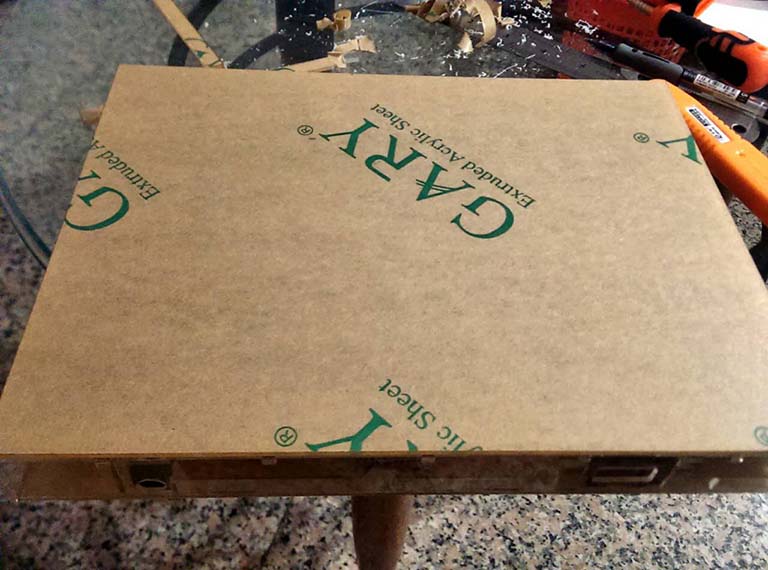

右边有个USB2.0接口插了一个无线鼠标键盘的发射器。然后再做个盖子卡好位置,刚刚合上,不用螺丝,方便拆卸。

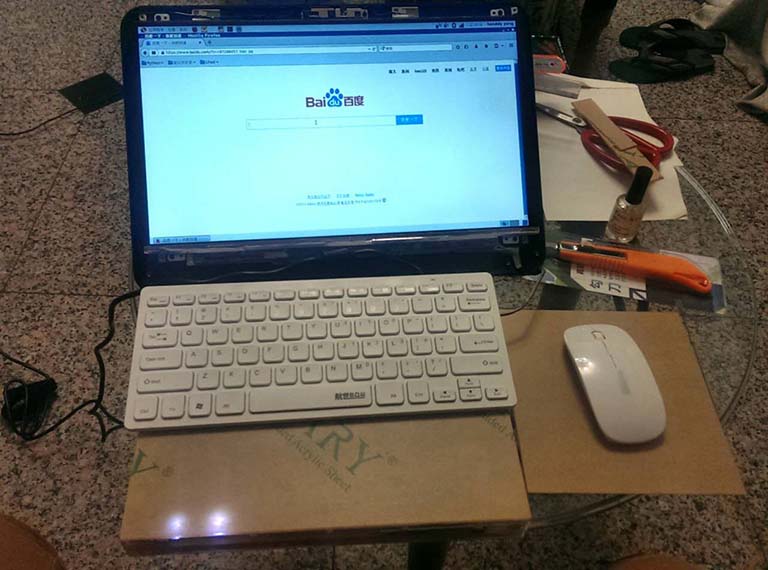

测试可以正常使用,不舍得撕掉亚克力的纸,先当作保护,撕掉绝对里面高大上。

剩一点亚克力板,顺手做成手机架和平板架(暂时撑住笔记本原配的屏幕)。一样的设计,平板架要大一些。拿其他人的手机show一下。



4、改装屏幕

在某宝找到笔记本屏幕改显示器套装,装上笔记本屏幕,立马变成一台超薄的显示器,而且有HDMI,VGA,USB这些接口。

这种东西淘宝上大把,找到对应尺寸的之后,和卖家说一下你笔记本屏幕的尺寸。这个尺寸屏幕背后贴有标签。我的屏幕型号是 LP156WH3 TLSA。买到手之后,寄过来的是半成品,直接把屏幕套上去就成了。



5、测试

组装完毕,接上HDMI,按开机键…… @_@ …… 没反应。显示器无信号,发现硬盘读取指示灯不亮。拆下笔记本屏幕用只带视频输出接口LVDS,结果可以开机,硬盘读取指示灯有闪动。

百思不得其解,百度一下,原来是有些笔记本主板会检测LVDS是否接有屏幕,没有就不开机。真是无语!

上马可波罗网(http://china.makepolo.com/)查了一下我的笔记本屏幕的参数为 40针单6信号。然后又在淘宝找了一块二手的、小一些尺寸(11.6)的、同样是40针单6信号的笔记本屏幕(100块,好贵)。买回来先接上去试试,可用。

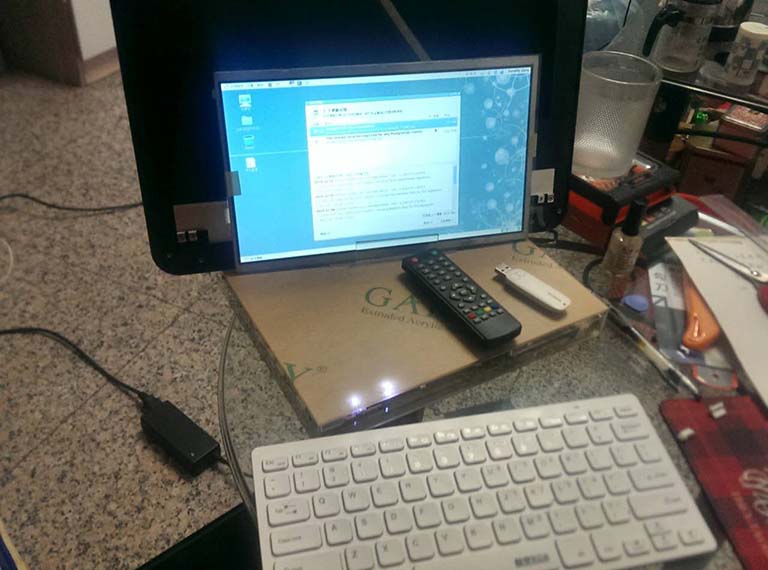

再接上改装后的显示器,可用。

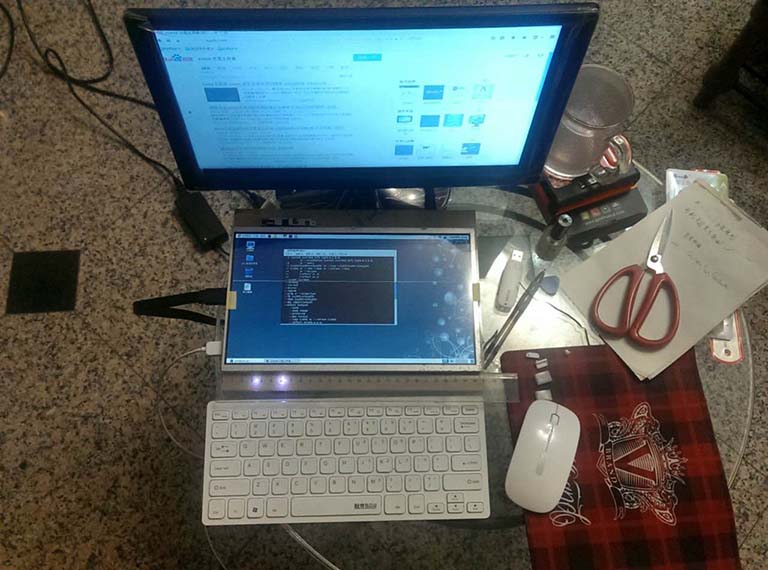

完全计划之外呀,结果最后改装成了高大上的双屏小主机。从此以后就可以一边查资料,一边做其他事。

拍个后面的样子,科技感十足。



三、成本计算

1、工具

螺丝刀套装(25元,包邮)

https://item.taobao.com/item.htm?id=45041830422



勾刀,不锈钢尺子,亚克力胶水(16.1元,其中5元运费)

(螃蟹王国https://pxwg.taobao.com/?spm=2013.1.1000126.2.D3MucE



2、主机外壳

亚克力定制外壳(70元,其中10元运费)

https://item.taobao.com/item.htm?id=43447660081



3、显示器外壳和驱动板

显示器外壳(80元,包邮)

https://item.taobao.com/item.htm?id=520624984236



笔记本屏幕改装显示器驱动板 V59简化版套件(90元,和上面同个订单)

https://item.taobao.com/item.htm?id=523159648433



12v电源(10元,和上面同个订单)

1.5m HDMI线(15元,和上面同个订单)



4、二手11.6寸笔记本屏幕

液晶显示屏幕 B116XW02 V.0(100元,包邮)

https://item.taobao.com/item.htm?id=15208414155



5、笔记本内置喇叭

弄坏了原来的内置喇叭,买了一个通用的补上,5元+12运费=17。



6、时间成本

具体忘了,大概前前后后差不多历经一个月。

(知识准备->拆机->测量->等快递->DIY外壳-->改装->测试)



7、合计

经济成本共423.1元,时间成本无法计量。

显示器部分和二手屏幕是大头,占了70%的经济成本。



四、收获总结

1、成品

改装后的小主机 和 改装后的显示器,一个手机架和一个平板架。

最终小主机大小:27cm x 20.4cm x 3cm



2、知识

1)熟练拆机技巧

2)笔记本改装知识

3)屏幕改装知识

4)屏幕接口知识

5)模型材料知识

6)双屏设置知识

Linux系统设置双屏很简单,一个xrandr命令搞定。

7)CorelDraw入门

如何简单绘制,测量工具使用,文件版本转换等。



3、心情

改装成功之后,DIY乐趣无与伦比不断从心中涌出来。DIY这种行为是一个坑,也是一种糖。
