我电脑需要两个电源适配器。1个是主机需要的,输出12V 5A;1个是HDMI显示器需要的,输出12V 3A。

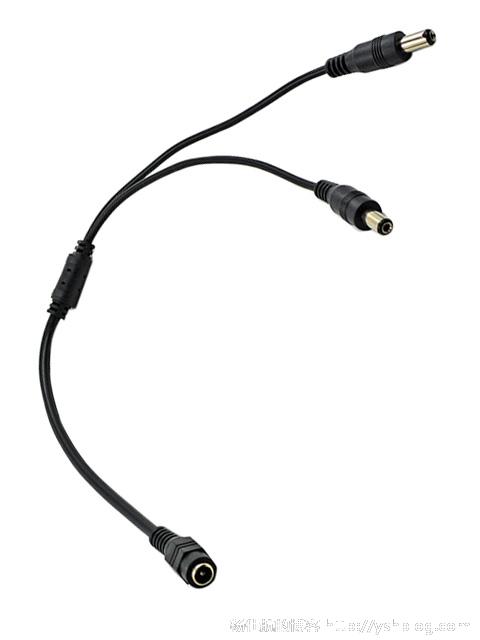

原本想用那种DC一母两公线,让1个电源适配器同时给它们供电。


买来之后发现用不了。

因为主机的是DC接口内径是2.5mm,显示器的DC接口内径是2.1mm。而且额定电流不一样。

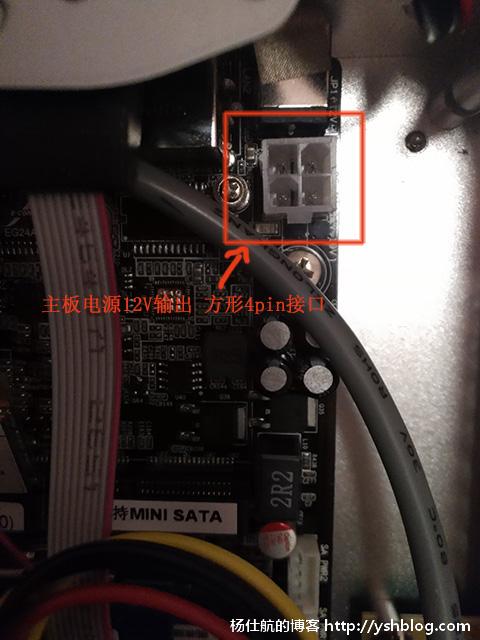

后来发现,我的主板有12V输出接口。我尝试利用这个接口给显示器供电。

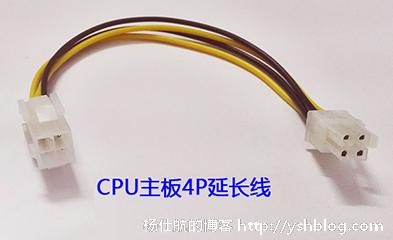

因为在某宝上面找不到这种方形4pin线转DC_in的线。如下:

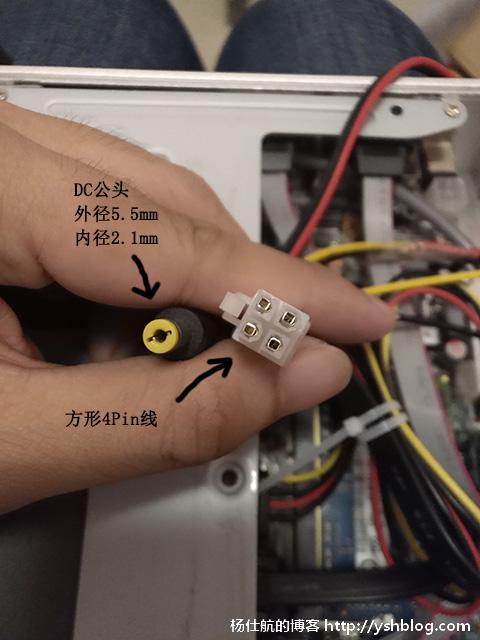

再上某宝分别买了方形4pin线和DC公头线。




把方形4pin线剪开和DC线对接。黑线是负的,黑对黑,另外一条就是正的。

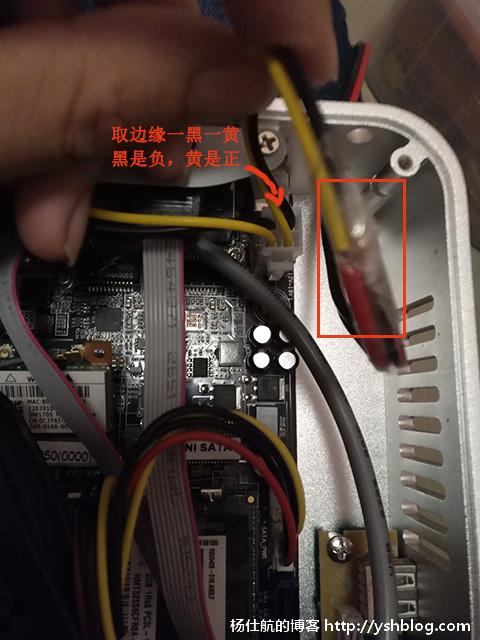

但方形4pin线有4条线,取哪两条?看不懂主板上标记的话,就取靠近边缘那两个接口。

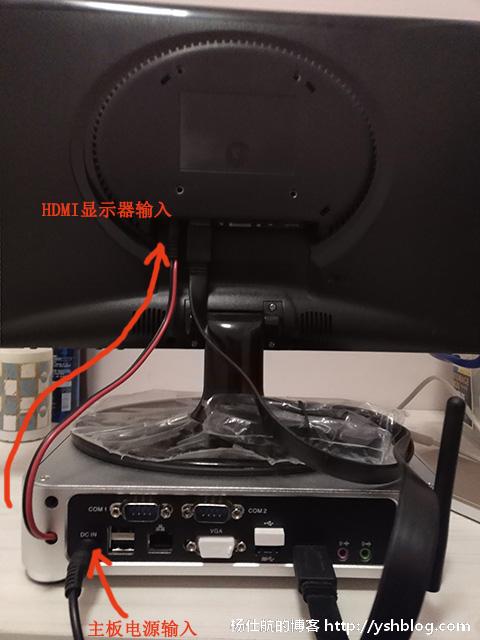

接好之后,再接上显示器和主机电源。我的主机背面如下图:

ps:这个主机是什么鬼,可以看看我前面的文章:我的笔记本第二次改造:更换主板和外壳

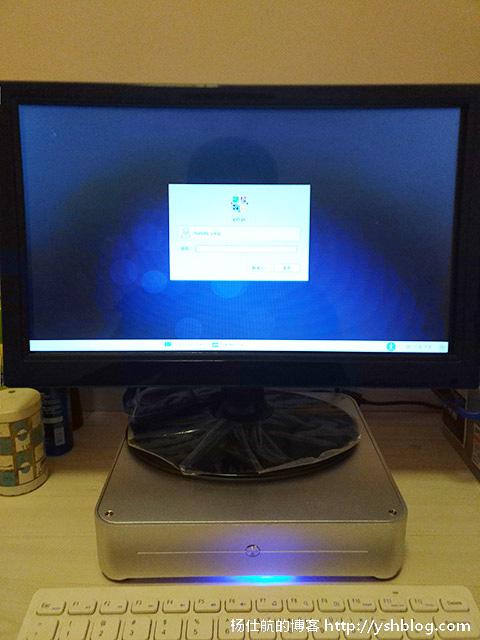

开机测试:

测试成功,可以正常使用。以后就可以愉快地只用1个电源适配器。
